おうちネットワーク更改シリーズ その1

目次

1.ネットワーク状況調査

2.考案

3.ルータ交換

4.UTM導入

5.スイッチ交換


1.ネットワーク状況調査

3月ごろのお話です。



・・・おうちのネットワークが遅い。



とてつもなく遅い。



家庭内Wifiはブツブツ切れるし、内部転送速度も異常に遅い・・・

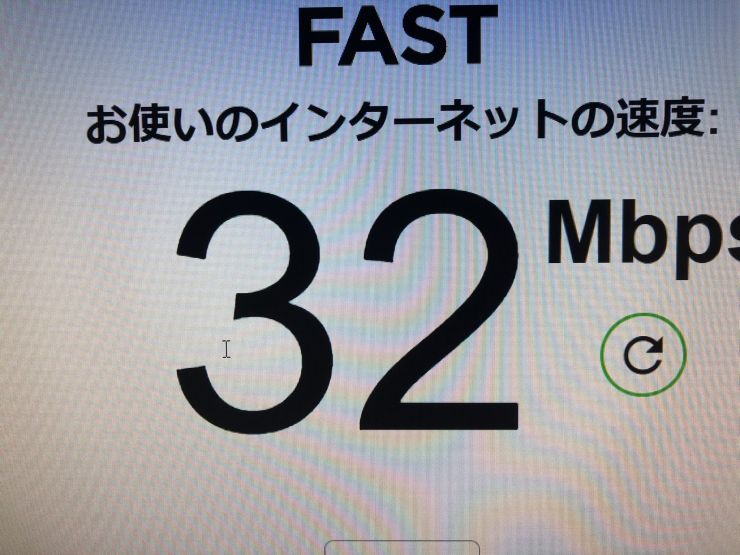

Fast Test で外部通信速度を計測したところ、30mbps 程度しか出てない。

Lanケーブル内の通信速度も、最高でも40mbps程度しか出ない。



なんかおかしい。

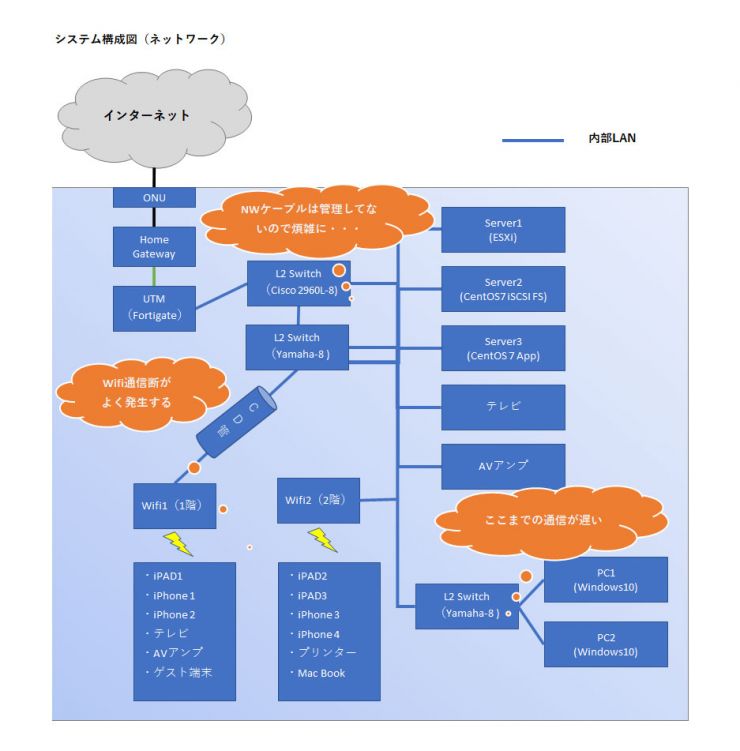

そこで、ネットワーク状況を整理してみました。

もう、L2がスパゲッティ状態で、



何がどこに繋がってるのか、追いきれない(笑)

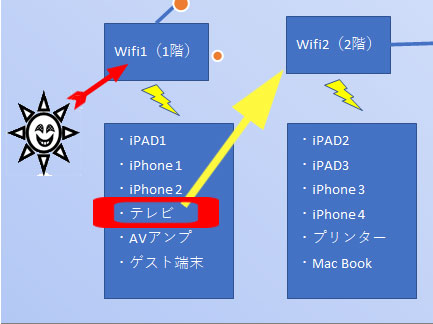

一番意味不明だったのは、以下の図

1階のテレビは、2階のWifiに繋がっていて、

1階のWifiにはテレビと同じ「MAC Address」の何かが繋がってた・・・



えー・・・、なにこれ?



ヤバくね?


2.考案

さーて、どうしたものかなー。



コロナ過の影響で、塾でもテレワーク化が進んでるし、

子供たちもネット使うようになってる。



インフラ屋さんの「おうち」が、セキュリティがばがばのバイヤーなんて、

お話にならないっすよねー。



やるか!一斉更改!



そこで、どうしようか考えました。



まず初めに、ホームゲートウェイはNTT側で制御されているので、

こちらで制御できるものに変更したいと考えました。



できればファイバーをルータに挿したいので、NVR510にしようと思いました。



次にセキュリティです。



こちらは保守付きのUTMを新規購入して、セキュリティを制御したいと考えました。



これは以前購入した、Fortinet の最近のモデル Fortigate-50E が比較的安くて、

スループットも家庭用としては十分なので、こちらにしようと思いました。



さらに、ヤフオクでCatalyst 2960S-24ポートを購入して、

スループットとケーブルも刷新してネットワーク速度向上を考えました。

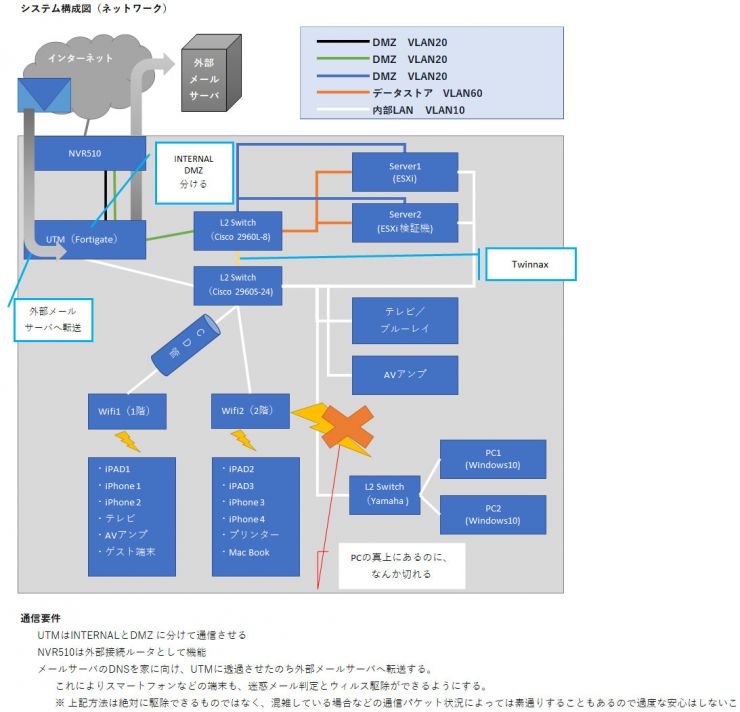

当初の考案図



とりま、これで行ってみようと思います。



いざ実施へ!


3.ルータ交換

交換を行う前にプロバイダへ問い合わせてみたのですが、

小型ONUに関してはNTTフレッツで貸し出しとなるため、

プロバイダではなく、NTTフレッツのお客様窓口へ連絡するんですって!



知りませんでした。。



交換ですが、電話してから2週間ほど待って、

5月中頃に小型ONUへ交換を行いました。



その際に現在利用しているホームゲートウェイは、

作業員が持ち帰えりました。



作業員ていっても通信できますねーぐらいで、NVR510 への接続と設定は、

全部こちらで実施になります。



以下に 小型ONU図 と YAMAHA NVR510 製品リンクと、

小型ONU装着図を記載します。

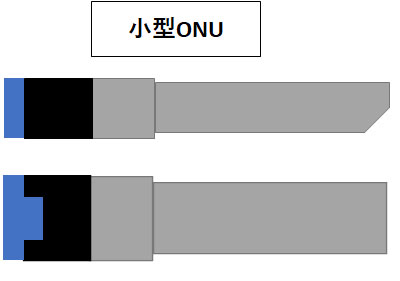

※下記 小型ONU図(SFPモジュールに似てますがちょっと違います)



そして、ルーターは下記YAMAHA NVR510 を購入して設置しました。

広告

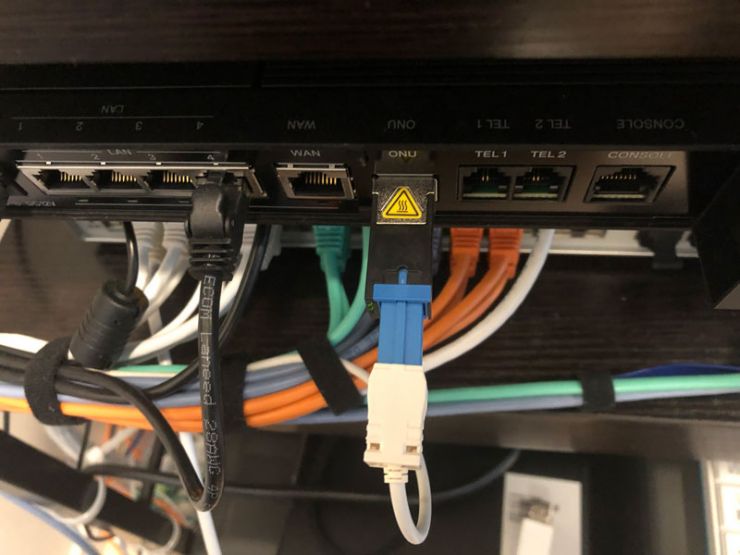

ONU装着図



続いてUTM導入へ


4.UTM導入

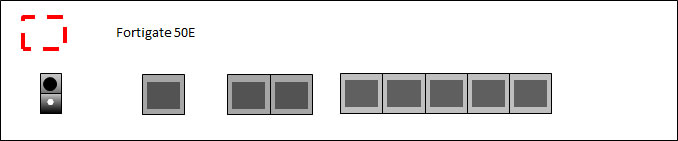

Fortinet 社の Fortigate-50Eという製品が、1年UTMライセンス付きで、

セールしていたので、40Fよりもスループットが良かったので、

こちらを選定しました。

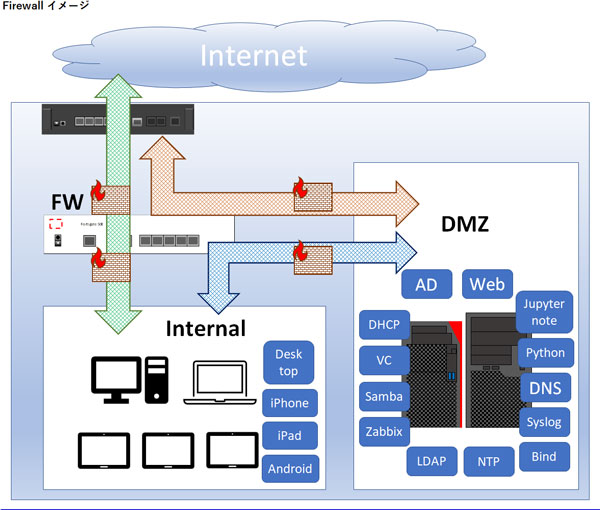

UTM設置にあたり、以下の系統に分けて通信を分けました。

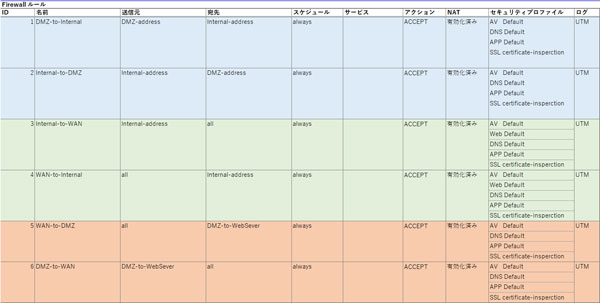

また、詳細は書きませんが以下のように送信元/先とサービスを細かく入力してます。



さらに、スイッチの設置へ


5.スイッチ交換

ここまではある意味順調でした。



えぇ、ここからですよ・・・



悲劇が起きたのは!



当初予定していたCatalyst 2960S 24 をヤフオクで購入し、 届いたので開封して使ってみたら、



なんか爆音なんすよねー。



えー、ちょっとうるさすぎじゃね?



何も処理してないよねーっと、思いながらも続けたら、なんか遅い。



あと、LANケーブルを全部新品に交換したのですが、

その時にね、1階から2階へのケーブルがね・・・切れちゃったんです!



え? 何言ってるかわからない?



通信が切れたんじゃなくて、ケーブル切れたの!

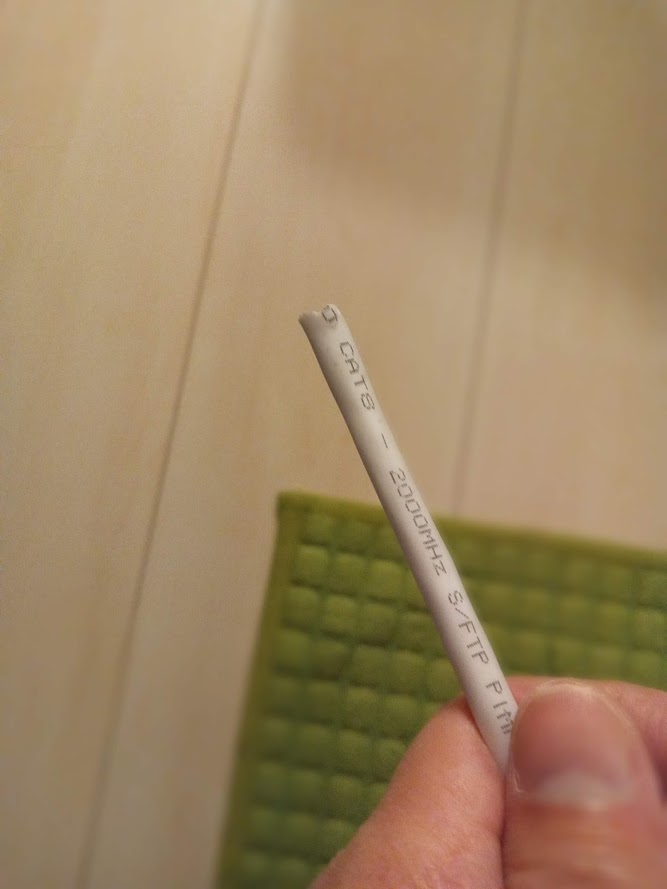

それは、もう豪快にCAT8がブチぎれたんっすよ!



物理的に!



なえるわ~・・・。まじ、なえるわ~。



それに続くかのようにポート不良が出始めて、結局遅いやんってことになりました。

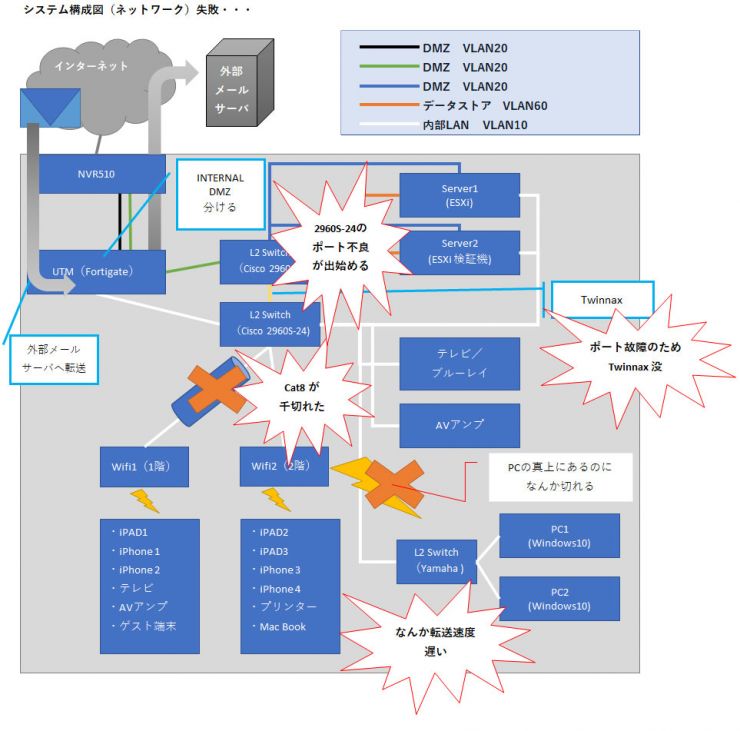

※悲劇図

続く
